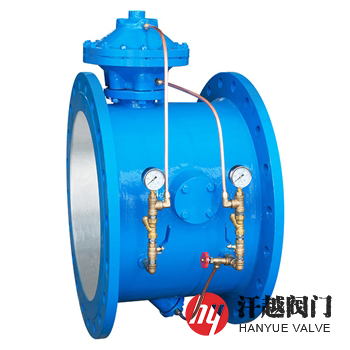

BFDG7M43HX管力閥是一種由閥體、閥桿、大小閥板、液壓缸、膜片頭、過濾器、高壓管、緩閉部件、微孔止回閥、旁通組件、控制頂桿和調節閥等組成，在吸收微阻緩閉止回閥、液控止回蝶閥和多功能水泵控制閥的基礎上研制而成的水泵出口控制閥。當水泵啟動后，水壓通過進口帶微孔止回閥的旁通管，進入控制腔下腔，大閥板在進口端水力作用下，連同小閥板一同緩慢開啟，開閥速度可根據工況要求調節旁逋球閥的開度進行設定，以達到較佳效果為準。當停泵瞬間，閥門進口流量及壓力突然降低，大閥板在重力作用下迅速關閉(閥板與閥座接觸前，設有緩沖機構，保護密封面)，截?cái)啻蟛糠炙?，小閥板在控制腔作用下自動開啟泄除回流壓力水，削減水錘峰值，同時，一部分回流水通過旁通管道進入控制腔上腔，推動控制桿下行，關閉小閥板至完全切斷介質，關閥時間可通過旁通管道上的調節閥調節，使水錘峰值在控制范圍內。本產品采用膜片式控制裝置，可通過輔助部件，實時反饋閥門在線運行情況，對距離輸送工程，實現自動控制與遠程檢測功能，主要安裝在自動化給排水泵站的離心泵、混流泵和軸流泵出水管道上，適用于清水、原水、污水及渣漿水類介質。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | QT450 | WCB | CF8 | CF8M | CF3M |
2 | 閥 板 | QT450 | WCB | CF8 | CF8M | CF3M |
3 | 閥 座 | QT450 | WCB | CF8 | CF8M | CF3M |
4 | 密 封 面 | D507 | D507 | STELLITE6 | STELLITE6 | STELLITE6 |
5 | 閥 桿 | 2Cr13 | 2Cr13 | 304 | 316 | 316L |
6 | 填 料 | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE | GRAPHITE |
7 | 膜 片 | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM | NBR/EPDM |
8 | 球 閥 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
9 | 過 濾 器 | ZCuAl10Fe3 | ZCuAl10Fe3 | CF8 | CF8M | CF3M |
10 | 螺 柱 | 35 | 35CrMo | 304 | 316 | 316 |
11 | 螺 母 | 45 | 30CrMo | 304 | 316 | 316 |
公稱壓力PN(MPa) | 0.6 | 1.0 | 1.6 | 2.5 | 4.0 |
殼體試驗壓力(MPa) | 0.9 | 1.5 | 2.4 | 3.75 | 6.0 |
高壓液密封試驗壓力(MPa) | 0.66 | 1.1 | 1.76 | 2.75 | 4.4 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
最低工作壓力(MPa) | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 | ≥0.05 |
關閥時間(可調) | 快關:1S ~ 3S、慢關:6S ~ 120S | ||||
開閥時間(可調) | 10S ~ 120S | ||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | ||||
工作溫度 | 0℃ ~ 80℃ | ||||
適用介質 | 清水、污水、原水、海水或油品等 | ||||
流阻系數 | 0.3 ~ 1.1 | ||||

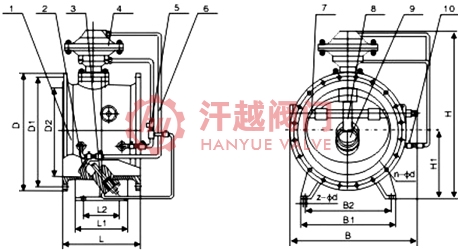

公稱壓力 PN | 公稱通徑 DN | 尺寸mm | |||||||
L | L1 | L2 | H | H1 | B | B1 | B2 | ||
6 ~ 10 | 200 | 190 | — | — | 520 | — | 355 | — | — |
250 | 250 | — | — | 580 | — | 420 | — | — | |
300 | 270 | — | — | 710 | — | 490 | — | — | |
350 | 290 | — | — | 770 | — | 560 | — | — | |
400 | 406 | — | — | 830 | — | 625 | — | — | |
450 | 432 | — | — | 870 | — | 685 | — | — | |
500 | 457 | — | — | 930 | — | 720 | — | — | |
600 | 508 | — | — | 1090 | — | 910 | — | — | |
700 | 610 | 300 | 240 | 1260 | 520 | 1050 | 760 | 650 | |
800 | 660 | 360 | 220 | 1440 | 600 | 1170 | 820 | 720 | |
900 | 711 | 420 | 300 | 1535 | 650 | 1315 | 950 | 820 | |
1000 | 811 | 460 | 350 | 1750 | 700 | 1460 | 1040 | 900 | |
1200 | 850 | 500 | 410 | 1960 | 800 | 1580 | 1240 | 1070 | |
1400 | 950 | 620 | 500 | 2250 | 900 | 1900 | 1400 | 1250 | |
1600 | 1100 | 750 | 600 | 2500 | 1020 | 2100 | 1520 | 1300 | |
1800 | 1200 | 850 | 680 | 2820 | 1150 | 2400 | 1620 | 1400 | |
2000 | 1300 | 980 | 820 | 3150 | 1250 | 2750 | 1800 | 1550 | |
2200 | 1450 | 1100 | 900 | 3500 | 1360 | 3000 | 1980 | 1700 | |
2400 | 1550 | 1250 | 1100 | 3800 | 1480 | 3200 | 2320 | 2020 | |
2600 | 1700 | 1400 | 1200 | 4100 | 1600 | 3500 | 2380 | 2050 | |
2800 | 1850 | 1550 | 1350 | 4550 | 1700 | 3800 | 2520 | 2240 | |
3000 | 2000 | 1680 | 1460 | 4900 | 1850 | 4100 | 2990 | 2660 | |
如果你需訂購我廠水力控制閥產品，咨詢時煩請說明公稱壓力、進出口壓力、公稱通徑、閥體材質、內件材質、工作溫度等以便選型，本產品有膜片式和活塞式兩種，具體詳情請聯系我司銷售技術人員。
