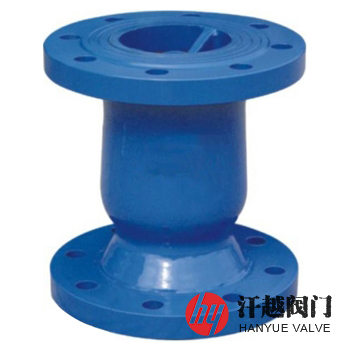

HC42X靜音式止回閥是一種安裝于水泵出口管道上，正常或非正常停泵時可快速關閉，能有效防止水錘發生或大幅度降低水錘波壓力，且內附導流體，流阻低的閥門。該閥閥體的一端為進水口，另一端為出水口，其閥內固定設有閥座，閥座與出水口之間連接有連接板，閥座內設有朝向進水口的閥桿，閥桿上滑動套裝有與進水口相匹配的閥瓣，閥瓣與閥座之間墊置有彈簧，閥瓣呈圓錐體，圓錐體配合于進水口內，當介質按規定方向流動時，閥瓣受介質力的作用被開啟，而介質逆流時，因閥瓣自重和受介質倒流反向力的作用，使閥瓣與閥座的密封面密合而關閉，達到阻止介質逆流的目的，由于閥瓣的啟閉是處于一個動態的力平衡系統中，無論進口端的介質壓力變化如何，它都運行平衡穩定，且無噪音，安全故障少。本產品內部流道采用流線型設計，壓力損失小，而且閥瓣啟閉行程很短，停泵時可快速關閉，防止巨大的水錘聲，具有靜音關閉的特點，其特適用于給排水、消防、暖通、工業等系統，用以防止介質倒流及水錘對泵的損害。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
2 | 導 流 體 | HT200 | QT450-10 | WCB | CF8 | CF8M | CF3M |
3 | 閥 瓣 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
4 | 閥 座 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
5 | 閥 桿 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
6 | 軸 承 | ZCuAl10Fe3 | ZCuAl10Fe3 | ZCuAl10Fe3 | 304 | 316 | 316L |
7 | 彈 簧 | 304 | 304 | 304 | 304 | 316 | 316L |
公稱壓力PN(MPa) | 0.25 | 0.6 | 1.0 | 1.6 | 2.5 | 2.0 |
殼體試驗壓力(MPa) | 0.375 | 0.9 | 1.5 | 2.4 | 3.75 | 3.0 |
高壓液密封試驗壓力(MPa) | 0.275 | 0.66 | 1.1 | 1.76 | 2.75 | 2.2 |
低壓氣密封試驗壓力(MPa) | 0.275 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | CJ/T 255-2007 導流式速閉止回閥 | |||||
法蘭標準 | GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等 | |||||
檢驗試驗 | CJ/T 255-2007 導流式速閉止回閥 | |||||
工作溫度 | 0℃ ~ 65℃ | |||||
適用介質 | 清水或物理化學性質類似于水的介質 | |||||
公稱壓力 PN | 公稱通徑 DN | 外形尺寸mm | |||||
L | D | D1 | D2 | b-f | Z-?d | ||
10 | 40 | 100 | 150 | 110 | 88 | 18-3 | 4-18 |
50 | 120 | 165 | 125 | 102 | 18-3 | 4-18 | |
65 | 150 | 185 | 145 | 122 | 18-3 | 4-18 | |
80 | 180 | 200 | 160 | 138 | 20-3 | 8-18 | |
100 | 229 | 220 | 180 | 158 | 20-3 | 8-18 | |
125 | 254 | 250 | 210 | 188 | 22-3 | 8-18 | |
150 | 267 | 285 | 240 | 212 | 22-3 | 8-22 | |
200 | 292 | 340 | 295 | 268 | 24-3 | 8-22 | |
250 | 330 | 395 | 350 | 320 | 26-3 | 12-22 | |
300 | 356 | 445 | 400 | 370 | 26-4 | 12-22 | |
350 | 381 | 505 | 460 | 430 | 26-4 | 16-22 | |
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、使用介質及法蘭標準等，本產品參考《CJ/T 255-2007 導流式速閉止回閥》標準設計制造。
