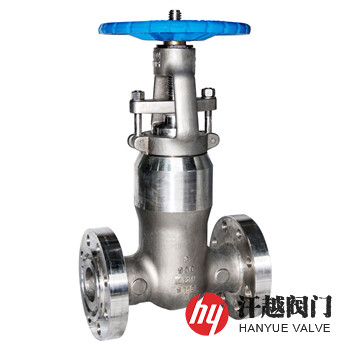

哈氏合金閘閥是一種閥體、閥蓋、閘板、閥座和閥桿等由ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M或Hastelloy B、Hastelloy C、Hastelloy C-276、Hastelloy C-4及Hastelloy G-30等鑄件或鍛件毛坯加工而成，為解決一般不銹鋼和其他金屬、非金屬材料無法滿足的介質腐蝕問題而設計制造的鎳合金閘閥，該閥所選用的材料屬哈氏合金，其中Hastelloy B為Ni-Mo合金，它是針對完全還原的環境，提供優越的抗腐蝕能力，對鹽酸、氯化氫氣體、硫酸、醋酸等有良好的耐腐蝕性能；Hastelloy C系列是低碳硅型Ni-Mo-Cr合金，由于鉻能在合金表面形成致密的氧化膜(鈍化)，提供抗氧化環境能力，而鉬主要能提供抗還原環境能力，因此它可以應用于既有氧化介質又有還原介質的環境當中；Hastelloy G屬Ni-Cr-Fe合金，其對強氧化性的環境有著極佳的抵抗能力，高的鉻含量使該鋼在抗氧化性方面非常出眾，加上少量的銅含量，增強了抗硫酸及氫氟酸的能力，因此被廣泛應用于強氧化性以及混合酸的復雜工況中。
部件名稱 | 材料名稱 | |||
閥 體 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
閥 蓋 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
閥 桿 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
閘 板 | A494 CW6MC | B564 N06625 | Inconel 625 | Alloy 625 |
閥 座 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
填 料 墊 | B564 N06625 | B564 N06625 | Inconel 625 | Alloy 625 |
螺 栓 | A193 B8 | A193 B8 | A193 B8 | A193 B8 |
螺 母 | A194 8 | A194 8 | A194 8 | A194 8 |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
高壓液密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12234-2019、API 600-2015、ASME B16.34-2013 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017等 | |||
檢驗試驗 | GB/T 26480-2011、API 598-2016 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 178 | 400 | 300 | 2 | 216 | 470 |
2 ? | 191 | 490 | 2 ? | 241 | 525 | ||
3 | 203 | 510 | 3 | 283 | 535 | ||
4 | 229 | 585 | 4 | 305 | 635 | ||
6 | 267 | 775 | 6 | 403 | 805 | ||
8 | 292 | 955 | 8 | 419 | 1025 | ||
10 | 330 | 1160 | 10 | 457 | 1230 | ||
12 | 356 | 1375 | 12 | 502 | 1460 | ||
14 | 381 | 1570 | 14 | 762 | 1645 | ||
16 | 406 | 1765 | 16 | 838 | — | ||
18 | 432 | 1980 | 18 | 914 | 1840 | ||
20 | 457 | — | 20 | 991 | — | ||
24 | 508 | — | 24 | 1143 | — | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
本產品常用牌號有Hastelloy B、Hastelloy B-2、Hastelloy C-276、Hastelloy C-4、Hastelloy G-30和ASTM A494 N7M、A494 N12MV、A494 CW12MW、A494 CW6M、A494 CW2M及N10001、N10665、N10276、N06455、N06030等。
