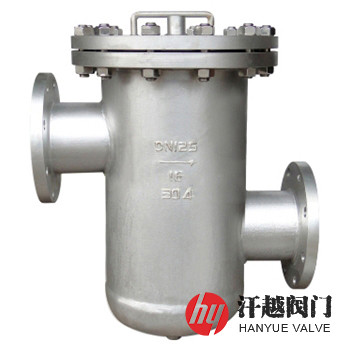

SRBIV4、SRBIVF籃式過濾器是一種由法蘭、接管、中筒、濾座擋圈和橢圓形封頭焊接為一體形成的殼體、濾籃、殼蓋、墊片及螺栓螺母等部件組成的高低接管封頭籃式過濾器，其殼體左側上端部分連接有進液口，右側下端部分連接有出液口，而內部設置有與過濾籃相配合的濾座擋圈，帶提手的濾籃正置在濾座擋圈上，從而將物料進出口分隔開來，使待過濾介質先由進液口進入過濾籃內經濾筒和絲網孔過濾，再從出液口流出。本產品通過將進液口和出液口上下錯開設置，且出液口在下，從而使得筒體內被過濾后的所有液體均可以從出液口排出，避免浪費，節約企業成本。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 筒 體 | 20# | 304 | 304L | 316 | 316L |
2 | 高低接管 | 20# | 304 | 304L | 316 | 316L |
3 | 封 頭 | 20# | 304 | 304L | 316 | 316L |
4 | 法 蘭 | A105 | 304 | 304L | 316 | 316L |
5 | 密封墊片 | 聚四氟乙烯、柔性石墨纏繞、金屬纏繞墊(帶內外環) | ||||
6 | 筒 蓋 | Q235B | 304 | 304L | 316 | 316L |
7 | 過 濾 籃 | 304 | 304 | 304L | 316 | 316L |
8 | 螺 栓 | 35CrMo | 304 | 304 | 316 | 316 |
9 | 螺 母 | 30CrMo | 304 | 304 | 316 | 316 |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 2.0 | 5.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 3.0 | 7.5 |
高壓液密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 2.2 | 5.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
法蘭標準 | JB/T 81~82、GB/T 9115~9119、HG/T 20592~20615、SH/T 3406、ASME B16.5等 | ||||
檢驗驗收 | SH/T 3411-1999石油化工泵用過濾器選用、檢驗及驗收 | ||||
過濾精度 | 20μm ~ 16000μm | ||||
公稱壓力 | 公稱直徑 | 尺寸(mm) | B | ||||
D1 | L | H1 | H2 | H3 | |||
1.0 ~ 2.5 (Class150) 2.0 | 25 | 89 | 220 | 110 | 70 | 280 | R ? |
32 | 89 | 220 | 110 | 70 | 285 | R ? | |
40 | 108 | 280 | 120 | 100 | 340 | R ? | |
50 | 108 | 280 | 120 | 100 | 340 | R ? | |
65 | 140 | 330 | 160 | 110 | 400 | R ? | |
80 | 159 | 340 | 180 | 140 | 460 | R ? | |
100 | 219 | 420 | 220 | 170 | 550 | R ? | |
125 | 273 | 500 | 310 | 220 | 720 | R ? | |
150 | 273 | 500 | 310 | 220 | 720 | R ? | |
200 | 325 | 560 | 390 | 280 | 900 | R ? | |
250 | 426 | 660 | 480 | 320 | 1070 | R ? | |
300 | 478 | 750 | 640 | 400 | 1360 | R ? | |
如果你需訂購我廠管道過濾器產品，咨詢時煩請說明型號、公稱通徑、公稱壓力、殼體材質、濾籃濾網材質、過濾介質及過濾精度，是否配對法蘭、螺栓螺母及墊片等，本產品同系列的型號有SRBIV4、SRBIV5、SRBIV6和SRBIVF、SRBIVW、SRBIVS等。
