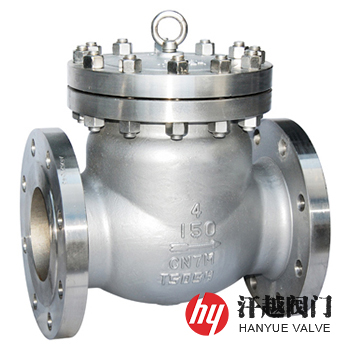

CN7M止回閥是一種閥體、閥蓋、閥瓣、搖桿、閥座和銷軸等由ASTM A351 CN7M或Alloy 20及N08020等鑄件或鍛件毛坯加工而成，在磷酸、硫酸、硝酸及氯化物環境中具有優異的耐腐蝕性能的20號合金鋼止回閥。該閥所使用的材質屬Ni-Fe-Cr-Mo-Cu高合金奧氏體不銹鋼，其特點是在硫酸、硝酸及其混酸和其他多種氧化還原介質中均有較好的抗蝕性，尤其是在高溫硫酸環境中很能發揮其良好的耐蝕性?xún)?yōu)勢，且比鎳基材料的成本低，因而在含硫酸的介質工況中得到廣泛應用。該鋼種冷熱加工及焊接性能均優良，并且也容易鑄造成形，其高合金含量使得一些鎳基合金如Hastelloy C和Hastelloy G的耐腐蝕性能無法與之相比，因此，本產品特別適合安裝在煉油、制藥、化肥、合成橡膠、紡織、造紙、濕法冶金及食品加工等各類工業管道輸送中用于阻止介質倒流。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A351 CN7M | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
2 | 閥 蓋 | A351 CN7M | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
3 | 閥 瓣 | A351 CN7M | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
4 | 搖 桿 | A351 CN7M | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
5 | 閥 座 | Alloy 20 | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
6 | 銷 軸 | Alloy 20 | Alloy 20 | UNS N08020 | 0Cr20Ni35Mo3Cu4Nb |
7 | 螺 柱 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12236-2008、ASME B16.34-2013、API 6D-2014 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、API 6D-2014 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ASME B16.47-2017 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 155 | 300 | 2 | 267 | 180 |
2 ? | 216 | 190 | 2 ? | 292 | 200 | ||
3 | 241 | 200 | 3 | 318 | 225 | ||
4 | 292 | 225 | 4 | 356 | 240 | ||
5 | 330 | 245 | 5 | 400 | 275 | ||
6 | 356 | 260 | 6 | 444 | 310 | ||
8 | 495 | 305 | 8 | 533 | 370 | ||
10 | 622 | 390 | 10 | 622 | 410 | ||
12 | 698 | 410 | 12 | 711 | 440 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥系列產品，咨詢時請說明結構形式(升降式、旋啟式)、公稱尺寸、公稱壓力、閥體和內件材質、法蘭標準及法蘭密封面形式(平面、突面、凹凸面、榫槽面或環連接)等。
