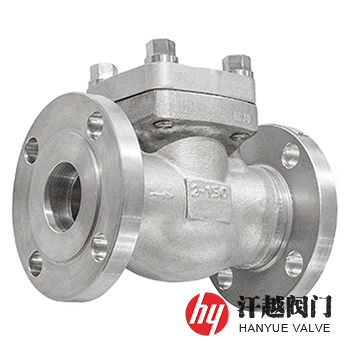

雙相不銹鋼F51止回閥是一種閥體、閥蓋、閥瓣、閥座和搖桿等采用ASTM A182 F51或S31803以及S22253等鍛件毛坯加工而成，在中性氯化物和硫化氫介質中具有優異的耐應力腐蝕性能和良好的強度及韌性的緊湊型鍛鋼止回閥，該閥所使用的材料主要化學成分為C≤0.030%、Mn≤2.00%、P≤0.030%、S≤0.020%、Si≤1.00%、Ni為4.5%~6.5%、Cr為21.0%~23.0%、Mo為2.5%~3.5%、N為0.08%~0.20%，力學性能為抗拉強度≥620MPa、屈服強度≥450MPa、延伸率≥25%、斷面收縮率≥45%，平均沖擊功≥45J，其由于兼備了超低碳，Cr含量高以及添加了Mo、N等元素的特點，室溫為鐵素體和奧氏體的雙相組織(兩相各約占50%)，因而具有更高的耐縫隙蝕、耐晶間蝕、耐應力腐蝕和耐氯離子點蝕以及耐高速泥沙沖刷等能力，擁有較高的力學性能和較低的熱膨脹系數以及較好的可焊性。本產品在石油、天然氣、石化、環保、制藥、食品、紙漿和造紙等工業領域得到廣泛使用。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
2 | 閥 蓋 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
3 | 閥 瓣 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
4 | 閥 座 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
5 | 搖 桿 | A182 Gr.F51 | S31803 | S22253 | 022Cr22Ni5Mo3N |
6 | 墊 片 | PTFE | PTFE | PTFE | PTFE |
7 | 閥蓋螺栓 | A193 B8M | A193 B8M | A193 B8M | A193 B8M |
8 | 螺 母 | A194 8M | A194 8M | A194 8M | A194 8M |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
高壓液密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
低壓氣密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | JB/T 7746-2020、API 602-2015、BS 5352:1990 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990 | |||
連接端部 | JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 公稱通徑 DN | 外形尺寸mm | |||
d | L | L1 | H | |||
150(PN20) | ? | 15 | 10 | 108 | 108 | 77 |
? | 20 | 13 | 117 | 117 | 81 | |
1 | 25 | 17.5 | 127 | 127 | 93 | |
1 ? | 32 | 23 | 140 | 140 | 95 | |
1 ? | 40 | 30 | 165 | 165 | 103 | |
2 | 50 | 35 | 203 | 203 | 118 | |
300(PN50) | ? | 15 | 10 | 152 | 152 | 61 |
? | 20 | 13 | 178 | 178 | 78 | |
1 | 25 | 17.5 | 203 | 203 | 84 | |
1 ? | 32 | 23 | 216 | 216 | 101 | |
1 ? | 40 | 30 | 229 | 229 | 120 | |
2 | 50 | 35 | 267 | 267 | 133 | |
600(PN110) | ? | 15 | 10 | 165 | 165 | 61 |
? | 20 | 13 | 190 | 190 | 78 | |
1 | 25 | 17.5 | 216 | 216 | 84 | |
1 ? | 32 | 23 | 229 | 229 | 101 | |
1 ? | 40 | 30 | 241 | 241 | 120 | |
2 | 50 | 35 | 292 | 292 | 133 | |
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！ | ||||||
本產品材質還可選用ASTM A182 GR.F53、F55、F60、F61及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明規格型號，如無法提供這些數據，煩請告知公稱壓力、公稱通徑、閥體和內件材料及端部連接形式等。
