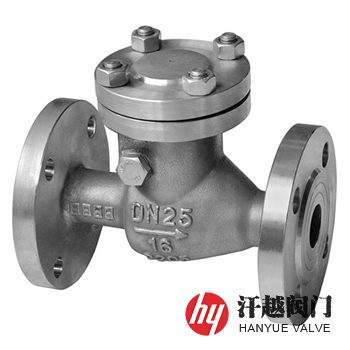

超級雙相不銹鋼止回閥是一種閥體、閥蓋、閥瓣和搖桿等主要零部件由具有高強度和耐氯化物點蝕、縫隙腐蝕性能優良的2507或A995 5A(CE3MN)及A995 6A(CD3MWCuN)等材質加工而成，閥瓣通過搖桿繞體腔內銷軸作旋轉運動，能自動阻止介質倒流的旋啟式止回閥。該閥使用時，閥體通常水平或垂直安裝在工業管道中，箭頭所示的方向為介質流動的方向，靠介質壓力推動閥瓣開啟，流體從進口側流向出口側，當進口側壓力低于出口側時，閥瓣在自重與流體壓差等因素作用下自動關閉，以防介質倒流。本產品因閥內通道成流線形，流動阻力比升降式止回閥小，適用于低流速和流動不常變化的大口徑場合，因此，被廣泛應用在海水、鹵水、煉油廠及石油、石化、化工等含有較多氯離子腐蝕工況的管路輸送系統中，起逆止作用。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | SAF 2507 | A995 5A | A995 CE3MN | A995 6A | A995 CD3MWCuN |
2 | 閥 蓋 | SAF 2507 | A995 5A | A995 CE3MN | A995 6A | A995 CD3MWCuN |
3 | 閥 瓣 | SAF 2507 | A995 5A | A995 CE3MN | A995 6A | A995 CD3MWCuN |
4 | 閥 座 | 2507 | A182 F53 | A182 F53 | A182 F55 | A182 F55 |
5 | 搖 桿 | SAF 2507 | A995 5A | A995 CE3MN | A995 6A | A995 CD3MWCuN |
6 | 銷 軸 | 2507 | A182 F53 | A182 F53 | A182 F55 | A182 F55 |
7 | 墊 片 | PTFE | PTFE | PTFE | PTFE | PTFE |
公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.0 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | ||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | ||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | ||||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | 2 | 203 | 155 | 300 | 2 | 267 | 180 |
2 ? | 216 | 190 | 2 ? | 292 | 200 | ||
3 | 241 | 200 | 3 | 318 | 225 | ||
4 | 292 | 225 | 4 | 356 | 240 | ||
5 | 330 | 245 | 5 | 400 | 275 | ||
6 | 356 | 260 | 6 | 444 | 310 | ||
8 | 495 | 305 | 8 | 533 | 370 | ||
10 | 622 | 390 | 10 | 622 | 410 | ||
12 | 698 | 410 | 12 | 711 | 440 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱尺寸、公稱壓力、閥體和內件材料、法蘭標準和法蘭密封面形式等，本產品公稱通徑≤50mm閥體可采用鍛造工藝。
